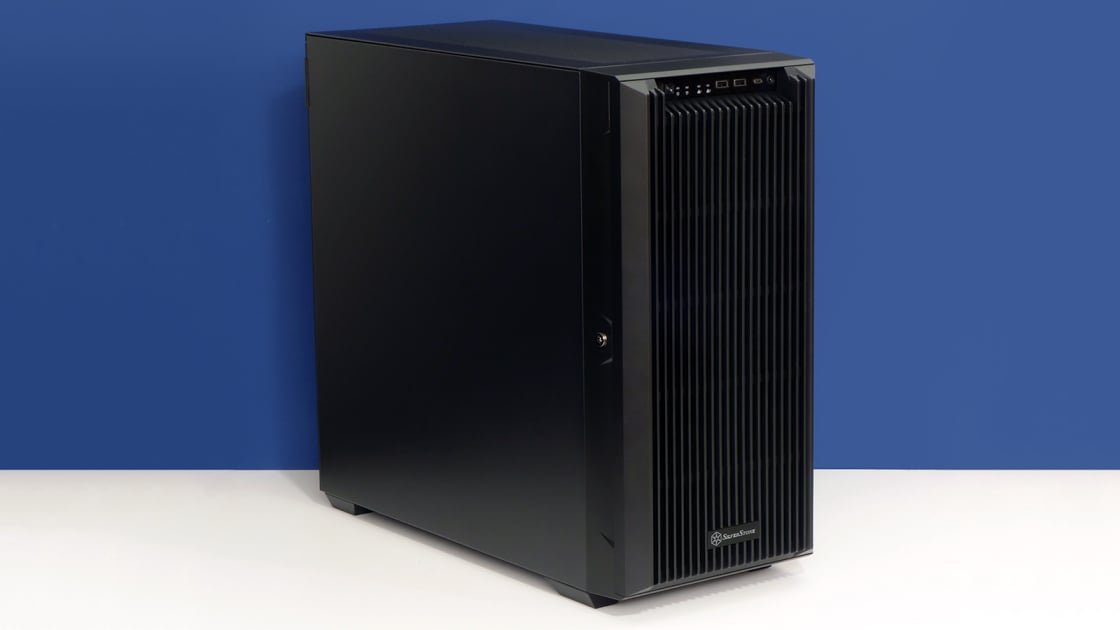

O backplane hot-swap de oito unidades do CS383 pode potencialmente ser usado como um grande chassi de armazenamento conectado à rede (NAS), mas também há outros usos. Os sistemas NAS geralmente não requerem placas-mãe com CPU dupla ou radiadores de formato de 420 mm para resfriamento. Mas um pouco de história do PC pode explicar as origens do CS383.
Em vez de ser orientado pelo tamanho do compartimento da unidade (como é o caso da maioria das unidades NAS que testamos), o CS383 se assemelha a gabinetes de estações de trabalho de um passado distante. Você quase pode imaginar quatro GeForce GTX 580 e um par de Intel Xeon 5690 bombeando dados para oito unidades de prato WD VelociRaptor de 10.000 rpm. No passado, cada unidade tinha apenas 300 GB, então você precisaria de todas as 8 unidades para atingir 1,8 TB no RAID 50. E isso resolve o mistério de por que as estações de trabalho precisavam de backplanes de 8 unidades, pelo menos alguns anos atrás. Por que você iria querer um agora? Substitua uma unidade de 300 GB pelo modelo de 18 TB ou 20 TB e faça as contas para ver o que é possível. (Alguém tem mais de 100 TB de armazenamento local?)
A parte superior da porta CS383 possui uma seção recortada para os botões e portas do painel frontal. Possui botões padrão de energia e reinicialização com LEDs de energia e atividade da unidade, dois LEDs adicionais para indicar atividade em placas de rede individuais, duas portas USB 3.2 Gen 1, uma porta de link duplo Gen 2 Tipo C e um conector de fone de ouvido de 1/8 polegadas de 4 pólos. A última parte é um conector de fone de ouvido padrão com um segmento extra para o microfone em fones de ouvido de plugue único, o que significa que os usuários de fones de ouvido de dois plugues existentes podem adicionar um cabo divisor de fone de ouvido regular de quatro pólos para alimentar o microfone.
(Crédito: Thomas Soderstrom)
Girar a trava da chave no lado esquerdo do painel frontal gira a porta para a direita para revelar um compartimento de 5,25 polegadas na parte superior, três compartimentos de 5,25 polegadas na parte inferior e oito suportes de unidade de 3,5 polegadas no backplane central do CS383. As chaves incluídas não são numeradas, mas de acordo com a coleção deste construtor parecem ser do tipo 905.
(Crédito: Thomas Soderstrom)
Pequenos parafusos salientes nas laterais dos pinos das dobradiças com mola permitem ao usuário remover facilmente a porta conforme desejado. A porta em si é composta por várias camadas, sendo a camada interna aparafusada à camada externa, com uma folha de filtro de poeira imprensada entre elas.
(Crédito: Thomas Soderstrom)
Projetada para acomodar unidades SATA de 2,5 ou 3,5 polegadas com os conectores de interface no mesmo local, cada bandeja de unidade desliza as unidades em um conjunto de conectores de alimentação e dados na parte traseira do compartimento. Esses conectores são soldados a uma placa de circuito plana, o que explica por que esse tipo de gaiola é chamado de backplane.
(Crédito: Thomas Soderstrom)
Ao contrário do filtro frontal, que é fixado com parafusos, o filtro de poeira inferior foi projetado para ser facilmente removido deslizando. Uma placa de montagem removível no compartimento da fonte de alimentação acima permite que a fonte deslize pela parte traseira do gabinete.
(Crédito: Thomas Soderstrom)
Outros recursos do painel traseiro incluem uma ventoinha de exaustão de 140 mm em uma montagem de padrão duplo de 120 mm/140 mm, um painel de expansão de 8 slots que pode ser removido do conector do slot PCI Express e posicionado perpendicularmente à placa de suporte e abas de parafuso com parafusos serrilhados na parte superior para reduzir a chance de o painel lateral cair se o gabinete bater.
(Crédito: Thomas Soderstrom)
Todos os painéis são presos com encaixes, mas a parte inferior dos painéis laterais também possui abas para evitar que caiam. Remova a tampa superior ventilada para revelar um suporte removível projetado para acomodar até três ventoinhas de 140 mm ou 120 mm e/ou um radiador de até 466 mm de comprimento (por medição). Se você quiser usar a ventoinha como espaçador para montar o radiador um pouco mais baixo, o construtor pode espremer mais alguns milímetros do espaço, mas a espessura máxima do radiador e da ventoinha combinados na frente da abertura é de 57 mm.
(Crédito: Thomas Soderstrom)
O painel frontal de plástico é preso com pelo menos 8 fechos de plástico, 8 pinos de localização e 8 parafusos. Mesmo após a remoção do gabinete, ele permanece preso ao backplane com duas abas de parafuso. E como essa aba se sobrepõe à borda do painel frontal, você precisará remover todos os oito parafusos que prendem o backplane dentro da gaiola interna da unidade do gabinete para removê-lo.
Depois de todo esse trabalho, você notará que a estrutura do CS383 começou como um design com dez baias de unidade de 5,25 polegadas.
(Crédito: Thomas Soderstrom)
Atrás do compartimento frontal, duas abas ajustáveis de suporte de placa são montadas em suportes de placa removíveis que são fixados na parte superior da tampa da fonte de alimentação. Orifícios adicionais na cobertura permitem que o construtor mova o suporte da placa para frente e para trás ou conecte as extremidades do cabo riser gráfico para segurar a placa gráfica em uma orientação vertical opcional.
Receba as melhores histórias direto na sua caixa de entrada!
Todas as tecnologias mais recentes testadas por especialistas
Ao clicar em inscrever-se, você confirma que tem 16 anos ou mais e concorda com nossos Termos de Uso e Política de Privacidade.
Obrigado por se inscrever!
Sua assinatura foi confirmada. Observe sua caixa de entrada com atenção!
(Crédito: Thomas Soderstrom)
(Crédito: Thomas Soderstrom)
A CS383 não só tem o mesmo tamanho de uma placa para servidor SSI-EEB, mas também tem amplo espaço para uma placa-mãe de até 13 polegadas, que é o tamanho máximo para uma placa que pode ser rotulada como Extended ATX (EATX). SilverStone configurou os impasses front-end do CS383 para caber em placas-mãe SSE-CEB (servidor de médio porte) de 10,5 polegadas, em vez de placas ATX de consumo típicas de 9,6 polegadas. Dica esotérica: SilverStone inclui um soquete adaptador que permite mover esses espaçadores para a posição ATX usando uma chave de fenda Phillips nº 2 comum, mas achei muito mais fácil usar a chave de porca de 3/16 de polegada que veio com um daqueles antigos kits de ferramentas de construção de PC.
(Crédito: Thomas Soderstrom)
Ao esconder ambas as placas atrás de uma única placa de aço, a SilverStone ocultou o fato de que o backplane de oito unidades do CS383 era na verdade duas peças de quatro unidades. Cada placa é equipada com seu próprio conjunto de quatro portas de dados SATA, sua própria entrada de alimentação estilo SATA, sua própria entrada de alimentação tipo Molex de 4 pinos e sua própria ventoinha de resfriamento de 92 mm. Os conectores de alimentação SATA e de 4 pinos em cada placa de circuito se conectam ao mesmo circuito, portanto, apenas um deve ser usado. Você pode escolher o conector de alimentação mais conveniente para sua construção. (Nós dois escolhemos SATA.)
(Crédito: Thomas Soderstrom)
CS383 tem muitos Ao abrir os compartimentos de 5,25 polegadas, os construtores que precisam de mais de oito unidades de 3,5 polegadas podem adicionar um backplane de cinco unidades na parte inferior e um adaptador de unidade única na parte superior. As coisas podem ficar ainda mais sérias quando você começa a explorar as opções de unidades de 2,5 polegadas. oito Unidade de 2,5 polegadas um Das quatro baias de 5,25 polegadas disponíveis, entretanto, o CS383 oferece muito mais opções de montagem para aqueles para quem a área frontal por si só não é suficiente. As baias duplas de 2,5 polegadas cobrem a parte traseira da área do soquete da CPU e a outra cobre o espaço atrás da área do slot da placa-mãe. Se unidades de 2,5 polegadas não são sua preferência, a parte inferior das duas bandejas pode suportar opcionalmente uma única unidade de 3,5 polegadas.
(Crédito: Thomas Soderstrom)
Ah, e se você olhou para a baia inferior de 5,25 polegadas e achou que poderia ser útil adicionar uma segunda fonte de alimentação, a SilverStone também pensou nisso. O CS383 não inclui apenas uma placa adaptadora para montar uma fonte de alimentação, mas também possui um orifício no painel traseiro do gabinete para montar uma extensão de alimentação flangeada C14 para C13 padrão para conectar uma segunda fonte.
