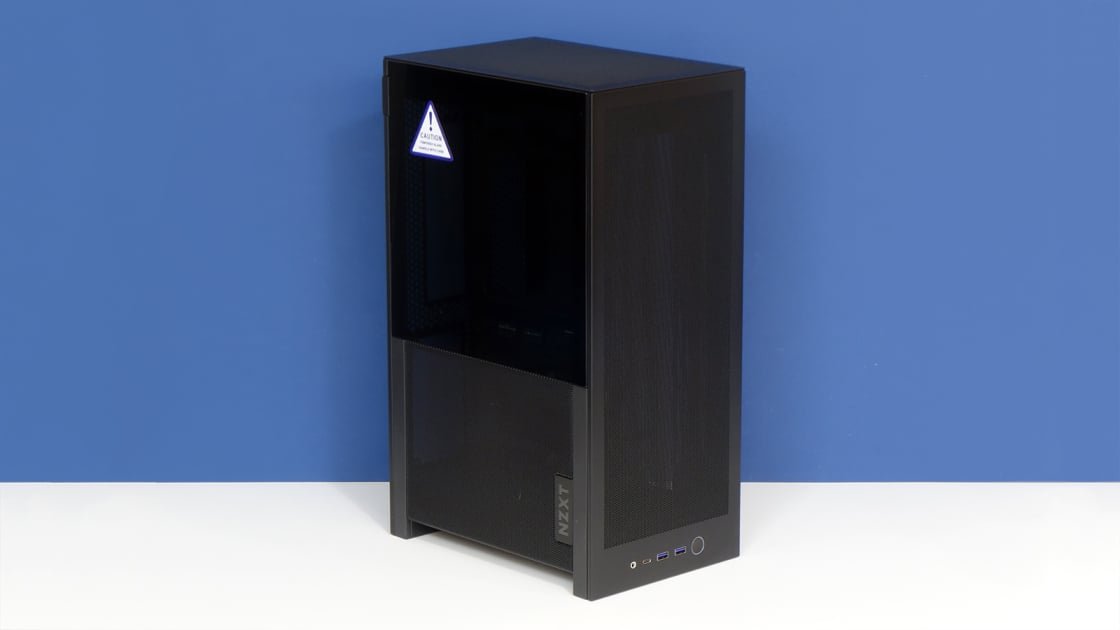

O segundo case com menor pegada que testamos nos últimos anos, o H2 Flow da NZXT é dimensionalmente próximo o suficiente do Streacom DA6-XL de estrutura aberta para que você não precise se preocupar com a distância. Com menos de 2,5 cm de profundidade, a profundidade de 10,3 polegadas do Flow o torna adequado até mesmo para as mesas menores (práticas). Talvez seja por isso que a NZXT optou por colocar o conector do painel frontal no conector do painel frontal. real É o painel frontal, não o superior, como você costuma ver em outras torres médias de 17 “ou maiores.
Parece que alguém reduziu pela metade a profundidade de uma torre média clássica, mas à primeira vista, os gabinetes mais antigos tendiam a usar janelas de plástico com estrutura de aço em vez de painéis de vidro temperado. No passado, os gabinetes torre média clássicos teriam FireWire e um par de USB 2.0, mas o H2 Flow usa um belo e moderno USB 3.2 Gen 2×2 no conector Tipo C e Gen 1 em duas portas USB Tipo A. O conector de áudio também foi reduzido em relação ao par tradicional de fone de ouvido/microfone. O conector de fone de ouvido com conector único adiciona um contato interno adicional para permitir que ele funcione com o microfone integrado de um fone de ouvido com conector único. NZXT completa o tema do design com um clássico botão liga / desliga iluminado.
(Crédito: Thomas Soderstrom)
O painel traseiro do H2 Flow tem furos e mais furos, bem como uma reentrância para permitir que o painel superior de encaixe se solte. Os furos maiores são para o painel de E/S da placa-mãe e a fonte de alimentação SFX, enquanto os furos menores são principalmente para ventilação. A grade de aberturas menores que preenche o centro dos painéis superior e direito corresponde àquelas vistas anteriormente nos painéis frontal e inferior esquerdo.
(Crédito: Thomas Soderstrom)
Os pés dianteiro e traseiro do H2 Flow se movem ao longo do gabinete, e a lacuna nos pés traseiros vista de cima pode ser vista novamente no lado esquerdo da imagem abaixo. Como muitos outros gabinetes menores, o H2 Flow inclina os slots da placa gráfica verticalmente para abrir espaço para placas maiores. Ele é alto. Uma lacuna na base traseira serve como caminho para o cabo DisplayPort ou HDMI da placa gráfica. A maior desvantagem desse design é que ele oferece apenas 60 mm (2 3/8 polegadas) de espaço embaixo da parte traseira da placa para dobrar um cabo DisplayPort ou HDMI e limpar sua mesa. (Você também pode adquirir um cabo HDMI ou DisplayPort de reposição com um conector em forma de L.)
(Crédito: Thomas Soderstrom)
A seção da caixa mostrada acima pode ser vista dentro do gabinete abaixo, com três tampas de slot de expansão substituíveis claramente visíveis. Um slot PCI Express x16 na placa filha acima desta tampa conecta a placa gráfica associada por meio de um cabo riser à placa-mãe, que é montada no lado oposto da divisória interna de chapa metálica. O comprimento da placa de 13 polegadas fornecido é adequado para a maioria dos fabricantes de PC, mas já vi alguns coolers para placas gráficas de “3,5 slots” que são muito grossos para este espaço.
(Crédito: Thomas Soderstrom)
Na parte superior do gabinete, duas ventoinhas de 120 mm instaladas de fábrica são montadas com orientação de exaustão entre os painéis superiores interno (estrutural) e externo (estético) para retirar o calor da placa de vídeo e do cooler do processador abaixo.
(Crédito: Thomas Soderstrom)
À distância, você pode ver como todos esses recursos funcionam juntos para manter a placa gráfica estável e fria enquanto montada verticalmente atrás da placa-mãe.
(Crédito: Thomas Soderstrom)
Vire o gabinete e você verá que a partição pela qual o cabo riser gráfico passa é na verdade a bandeja da placa-mãe. Esta bandeja termina 35 mm atrás do suporte da ventoinha frontal removível, permitindo que o suporte suporte um radiador de formato de 240 mm ou 280 mm até essa espessura. A bandeja frontal da ventoinha foi projetada para acomodar apenas duas ventoinhas (140 mm ou 120 mm). Isso ocorre porque falta um pouco de espaço traseiro para acomodar o radiador de formato 360 mm disponível.
(Crédito: Thomas Soderstrom)
Se você tiver sorte o suficiente para encontrá-lo SSD de 4 TB em uma caixa de devolução da Amazon por US$ 10Você ficará feliz em saber que o H2 Flow possui duas baias para unidades de 2,5 polegadas como esta, localizadas logo abaixo do suporte da fonte de alimentação SFX.
(Crédito: Thomas Soderstrom)
